تقریباً تمام دستگاههای الکترونیکی مدرن، گرما تولید میکنند. اگر مدیریت حرارت بهدرستی انجام نشود، سیستمهای الکترونیکی یا خیلی زود به خودشان آسیب میزنند، یا مجبور میشوند با توان پردازشی بهمراتب پایینتر از ظرفیت واقعیشان کار کنند.
برای یک مخاطب آشنا با دنیای سختافزار، اولین چیزی که به ذهن میرسد خنکسازی CPU و GPU است. اما سؤالهای مهمتری هم وجود دارد: چرا حافظه RAM معمولاً به فن جداگانه نیاز ندارد؟ چرا با وجود شباهت نسبی اندازه تراشهها، اختلاف عملکرد بین یک پردازنده موبایل و یک پردازنده دسکتاپ اینقدر زیاد است؟ و مهمتر از همه، چرا در سالهای اخیر سرعت رشد عملکرد نسلهای جدید پردازندهها کندتر شده؟ در این مقاله قصد داریم بهطور جامع درباره این موارد صحبت کنیم. اگر به دنیای سختافزار علاقه دارید، این مطلب از دیجیاتو به شما کمک میکند تا بیشتر با سازوکار تراشهها که مغز زندگی دیجیتال ما هستند، آشنا شوید.
با اینکه تعداد ترانزیستورها همچنان درحال افزایش است، صنعت نیمههادی هرچه بیشتر به محدودیتهای فیزیکی و حرارتی سیلیکون نزدیک میشود. هرچه ترانزیستورها کوچکتر میشوند، جریان نشتی افزایش پیدا میکند و میزان گرمای تولیدشده در هر میلیمتر مربع بهمراتب سختتر دفع میشود. درنتیجه، پیشرفت صرفاً از مسیر کوچکسازی دیگر پاسخگو نیست.

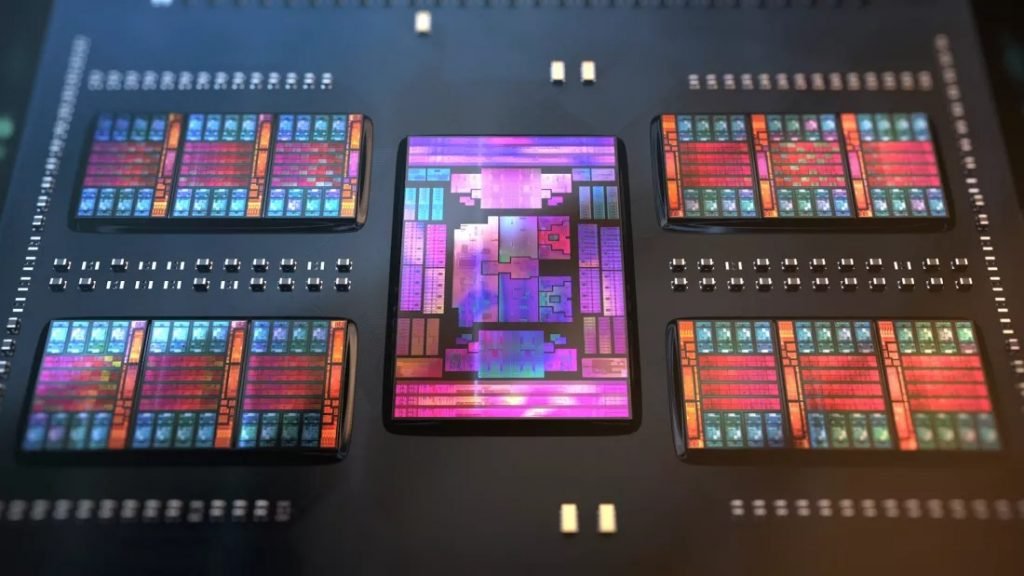

به همین دلیل، در سالهای اخیر تمرکز صنعت از «تلاش برای عبور از این محدودیتها» به سمت استفاده از روشهای پیشرفته بستهبندی تغییر کرده است؛ فناوریهایی مثل چیپلتها، پشتهسازی سهبعدی (3D stacking) و اینترپوزرها. امروز بهبود عملکرد، کمتر به کوچکتر شدن ترانزیستورها وابسته است و بیشتر به طراحی هوشمندانه معماری، ارتباطات داخلی و مدیریت حرارت بستگی دارد.
برای پاسخ دادن درست به این پرسشها یعنی پرسشهایی که مستقیماً با گرما و فیزیک عملکرد کامپیوترها در مقیاس نانومتری سروکار دارند، در این مقاله به سراغ مبانی علمی گرما میرویم؛ اینکه گرما چگونه و چرا در قطعات الکترونیکی تولید میشود و چه روشهایی برای کنترل آن توسعه داده شده است.
مبانی گرما: انرژی چگونه در الکترونیک جابهجا میشود
اگر فیزیک دبیرستان یادتان مانده باشد، «گرما» در سادهترین تعریف چیزی نیست جز حرکت تصادفی اتمها و مولکولهایی که جهان اطراف ما را میسازند. وقتی یک مولکول انرژی جنبشی بیشتری نسبت به مولکول دیگر دارد، میگوییم داغتر است. این گرما میتواند از یک جسم به جسم دیگر منتقل شود؛ بهویژه زمانی که دو جسم با هم در تماس قرار میگیرند. این فرایند تا جایی ادامه پیدا میکند که هر دو به تعادل حرارتی برسند؛ یعنی درنهایت، جسم گرمتر بخشی از گرمای خود را به جسم سردتر میدهد و دمای نهایی جایی بین دمای اولیه این دو قرار میگیرد.

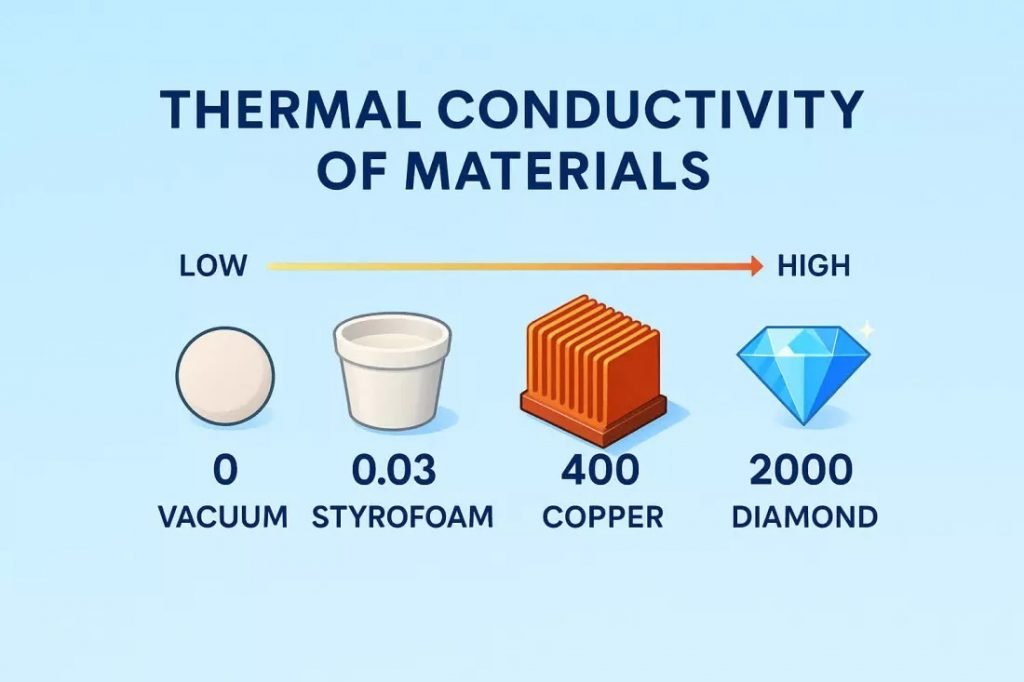

سرعت این انتقال گرما به ویژگی مهمی به نام رسانایی حرارتی بستگی دارد. رسانایی حرارتی نشان میدهد یک ماده تا چه اندازه توانایی انتقال گرما را دارد. برای مثال، عایقی مثل یونولیت رسانایی حرارتی بسیار پایینی دارد. در مقابل، فلزی مانند مس رسانایی حرارتی بسیار بالایی دارد. در دو سر طیف، خلأ کامل قرار دارد که رسانایی حرارتی آن عملاً صفر است و در سوی دیگر، الماس که بالاترین رسانایی حرارتی شناختهشده را دارد و عدد آن از ۲۰۰۰ هم فراتر میرود.
یک نکته مهم که باید همیشه به خاطر داشت این است که گرما همیشه به سمت نواحی سردتر حرکت میکند. البته از نظر فیزیکی چیزی به نام «سرما» وجود ندارد؛ ما فقط زمانی یک جسم را سرد مینامیم که گرمای کمتری نسبت به محیط اطرافش داشته باشد.
مفهوم مهم دیگری که در بحث گرما به آن نیاز داریم، جرم حرارتی است؛ مفهومی که نشان میدهد یک جسم تا چه اندازه در برابر تغییرات دما مقاومت میکند. اگر یک بخاری با توان مشخص داشته باشید، گرم کردن یک اتاق بسیار سادهتر از گرم کردن یک خانه کامل است. دلیلش هم روشن است: جرم حرارتی یک اتاق بهمراتب کمتر از جرم حرارتی کل یک خانه است.
برای کنار هم گذاشتن همه این مفاهیم، مثال ساده جوش آمدن آب کاملاً گویاست. وقتی اجاق گاز را روشن میکنید، شعله داغ با قابلمهای که دمای پایینتری دارد تماس پیدا میکند. از آنجا که جنس قابلمه رسانای خوبی برای گرماست، انرژی حرارتی از شعله به قابلمه و سپس به آب منتقل میشود؛ فرایندی که ادامه پیدا میکند تا درنهایت آب به نقطه جوش برسد.
مدتزمانی که طول میکشد آب به جوش بیاید، به چند عامل بستگی دارد: روش گرمکردن، جنس قابلمه و مقدار آب. اگر بخواهید یک قابلمه آب را با یک فندک کوچک بجوشانید، این کار تقریباً بینهایت طول میکشد؛ درحالیکه شعله بزرگ اجاق گاز خیلی سریعتر همین کار را انجام میدهد. دلیلش ساده است: اجاق گاز توان حرارتی بسیار بالاتری دارد که با واحد وات اندازهگیری میشود، در حالیکه فندک خروجی حرارتی ناچیزی تولید میکند.
عامل بعدی، جنس قابلمه است. هرچه رسانایی حرارتی قابلمه بالاتر باشد، گرمای بیشتری در زمان کوتاهتری به آب منتقل میشود و آب سریعتر به نقطه جوش میرسد. اگر از نظر مالی هیچ محدودیتی وجود نداشت، یک قابلمه الماسی میتوانست ایدهآلترین انتخاب ممکن باشد! در نهایت، حجم آب هم نقش مهمی دارد؛ یک قابلمه کوچک خیلی سریعتر از یک قابلمه بزرگ به جوش میآید، چون جرم حرارتی کمتری دارد که باید گرم شود.
پس از پایان پختوپز، آب بهتدریج و بهصورت طبیعی سرد میشود. در این حالت، گرمای آب به محیط خنکتر اطراف منتقل میشود. از آنجا که جرم حرارتی اتاق بسیار بیشتر از قابلمه است، دمای اتاق تغییر محسوسی نمیکند.
سه منبع اصلی تولید گرما در تراشهها
حالا که میدانیم گرما چگونه تولید میشود و چگونه بین اجسام جابهجا میشود، وقت آن است که ببینیم این گرما در تراشهها اصلاً از کجا میآید. تمام قطعات دیجیتال از میلیونها یا حتی میلیاردها ترانزیستور تشکیل شدهاند. ترانزیستورها در سادهترین تعریف، کلیدهای الکتریکی هستند که میتوانند میلیاردها بار در هر ثانیه روشن و خاموش شوند. با کنار هم قرار دادن تعداد زیادی از آنها، ساختارهای پیچیده یک پردازنده شکل میگیرد.
در حین کار، این ترانزیستورها از سه منبع اصلی توان تلف میکنند که همگی به گرما تبدیل میشوند: توان سوئیچینگ، توان اتصال کوتاه و توان نشتی. توان سوئیچینگ و اتصال کوتاه جزو منابع دینامیک گرما محسوب میشوند، چون مستقیماً به روشن و خاموش شدن ترانزیستورها وابستهاند. در مقابل، توان نشتی یک منبع استاتیک است و حتی زمانی که ترانزیستور درحال تغییر وضعیت نیست نیز وجود دارد.

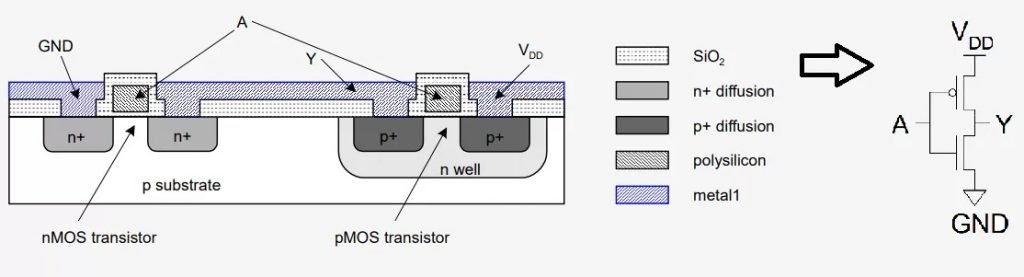

برای درک بهتر، تصور کنید دو ترانزیستور کنار هم یک گیت منطقی NOT را تشکیل میدهند. در این ساختار، ترانزیستور nMOS در پایین زمانی جریان را عبور میدهد که روشن باشد و ترانزیستور pMOS در بالا زمانی جریان را عبور میدهد که خاموش باشد.
توان سوئیچینگ؛ گرمایی که از هر تغییر حالت میآید
برای روشن یا خاموش کردن یک ترانزیستور، باید ولتاژ گیت آن را به زمین (منطق صفر) یا به ولتاژ تغذیه Vdd (منطق یک) تنظیم کنیم. این کار به سادگی یک کلید مکانیکی نیست، چون گیت ترانزیستور تعداد بسیار کمی خازن دارد. میتوان آن را مثل یک باتری بسیار کوچک در نظر گرفت. برای فعالسازی گیت، باید این «باتری» تا عبور از یک آستانه مشخص شارژ شود و برای خاموش کردن، این بار الکتریکی باید به زمین تخلیه شود.
هر بار که این بار الکتریکی تخلیه میشود، مقدار کمی گرما تولید میشود. شاید این مقدار در مقیاس یک ترانزیستور ناچیز بهنظر برسد، اما وقتی میلیاردها گیت در یک چیپ، میلیاردها بار در ثانیه تغییر وضعیت میدهند، مجموع این گرما کاملاً قابل توجه میشود.
توان سوئیچینگ با ضرب چند عامل در یکدیگر محاسبه میشود: ضریب فعالیت (نسبت متوسط ترانزیستورهایی که در هر سیکل تغییر وضعیت میدهند)، فرکانس کاری، ظرفیت خازنی گیت و مربع ولتاژ کاری.
توان اتصال کوتاه؛ مسیر ناخواسته اما اجتنابناپذیر
پردازندههای مدرن از فناوریای به نام CMOS یا ترانزیستورهای مکمل فلز–اکسید–نیمههادی استفاده میکنند. در این روش، ترانزیستورها طوری کنار هم قرار میگیرند که در حالت ایدهآل هیچوقت مسیر مستقیمی برای عبور جریان به زمین وجود نداشته باشد. در مثال گیت NOT، همیشه یکی از دو ترانزیستور روشن است و دیگری خاموش؛ همین موضوع تضمین میکند خروجی یا صفر باشد یا یک.
اما در عمل، هنگام تغییر وضعیت، یک بازه زمانی بسیار کوتاه وجود دارد که هر دو ترانزیستور همزمان در حال هدایت جریان هستند. وقتی یکی در حال خاموش شدن و دیگری در حال روشن شدن است، هر دو در نقطه میانی برای لحظهای هادی میشوند. این اتفاق اجتنابناپذیر است و باعث ایجاد یک مسیر موقت برای عبور مستقیم جریان به زمین میشود.
میتوان با سریعتر کردن گذار بین حالت روشن و خاموش این اثر را کاهش داد، اما حذف کامل آن ممکن نیست. هرچه فرکانس کاری تراشه بالاتر میرود، تعداد این تغییر وضعیتها بیشتر میشود و در نتیجه، میزان گرمای تولیدشده ناشی از اتصال کوتاه نیز افزایش پیدا میکند.
توان اتصال کوتاه از حاصلضرب جریان اتصال کوتاه، ولتاژ کاری و فرکانس سوئیچینگ به دست میآید.
هر دو نوع توانی که تا اینجا دربارهشان صحبت شد، در دسته توان دینامیک قرار میگیرند. اگر هدف کاهش این نوع مصرف انرژی و گرما باشد، سادهترین راه پایین آوردن فرکانس کاری تراشه است. اما این راهحل در عمل چندان کاربردی نیست، چون مستقیماً به افت عملکرد منجر میشود. گزینه دیگر، کاهش ولتاژ کاری تراشه است. پردازندهها در گذشته با ولتاژهایی در محدوده ۵ ولت یا حتی بالاتر کار میکردند، در حالی که پردازندههای مدرن امروز معمولاً در حوالی ۱ ولت فعالیت میکنند.
با طراحی ترانزیستورهایی که بتوانند در ولتاژ پایینتر بهدرستی کار کنند، میتوان مقدار گرمای ناشی از توان دینامیک را کاهش داد. همین موضوع توضیح میدهد چرا هنگام اورکلاک کردن CPU یا GPU، دما بهطور محسوسی افزایش پیدا میکند: در این حالت، فرکانس کاری بالا میرود و معمولاً ولتاژ هم افزایش داده میشود. هرچه این دو عدد بزرگتر شوند، میزان گرمای تولیدشده در هر سیکل پردازشی هم بیشتر میشود.
آخرین نوع گرمای تولیدشده در مدارهای دیجیتال، توان نشتی است. ما معمولاً ترانزیستورها را بهصورت کلیدهایی کاملاً روشن یا کاملاً خاموش تصور میکنیم، اما در دنیای واقعی اینطور نیست. حتی زمانی که ترانزیستور در حالت غیرهادی قرار دارد، مقدار بسیار کمی جریان از آن عبور میکند. توصیف دقیق این پدیده نیازمند فرمولهای پیچیده فیزیکی است، اما نکته مهم اینجاست که با کوچکتر شدن ترانزیستورها، این اثر نهتنها از بین نرفته، بلکه شدیدتر هم شده است.
هرچه ابعاد ترانزیستور کاهش پیدا میکند، ماده کمتری برای جلوگیری از عبور الکترونها در حالت خاموش وجود دارد. همین مسئله یکی از عوامل اصلی محدودکننده عملکرد نسلهای جدید تراشههاست؛ چرا که سهم توان نشتی در مصرف کل انرژی، با هر نسل بیشتر میشود.
در واقع، قوانین فیزیک ما را به گوشهای راندهاند و این گوشه هر روز تنگتر میشود. این مسئله یکی از دلایل اصلی چالشهای حرارتی در شتابدهندههای هوش مصنوعی مانند NPUها و TPUهاست؛ تراشههایی که حجم عظیمی از توان پردازشی را در مساحتی بسیار کوچک فشرده میکنند. این چیپها اغلب در مراکز داده به کار گرفته میشوند؛ محیطهایی که محدودیت جریان هوا و بودجه انرژی دارند و همین موضوع، طراحی راهکارهای حرارتی کارآمد را بیش از هر زمان دیگری حیاتی کرده است.
فراتر از بحث عملکرد، پایداری محیطزیستی هم به یک دغدغه جدی تبدیل شده است. مراکز داده بهطور فزایندهای به سراغ روشهایی مثل خنکسازی غوطهوری در مایع، بازیافت گرما و استفاده از مبردهای با اثر گلخانهای پایین (Low-GWP) رفتهاند تا هم اهداف زیستمحیطی را رعایت کنند و هم سختافزارهای پرمصرف را تحت کنترل نگه دارند. خنکسازی سبز دیگر صرفاً یک هدف آیندهنگرانه نیست؛ بلکه همین حالا در زیرساختهای مدرن در حال اجراست.
خنکسازی ترموالکتریک یا دستگاههای پلتیر هنوز کاربردی محدود دارد، اما در سالهای اخیر دوباره مورد توجه قرار گرفته است. برخی سازندگان با راهکارهای ترکیبی، مثل سیستمهای AIO مجهز به TEC، تلاش کردهاند عملکرد خنکسازی را فراتر از توان خنکسازی هوا یا آب معمولی ببرند. هرچند این روشها هنوز ناکارآمد و پرمصرف محسوب میشوند، اما پیشرفت در مواد ترموالکتریک میتواند در آینده آنها را برای کاربردهای خاص عملیتر کند.
بهطور مشابه، چیلرهای مبتنی بر چرخه تراکم بخار و سیستمهای تغییر فاز همچنان عمدتاً به مراکز داده و اورکلاکهای افراطی محدود هستند. با این حال، تحقیقات مداومی روی توسعه راهکارهای خنکسازی فشردهتر و کارآمدتر، با استفاده از مبردهای پیشرفته و طراحیهای نوآورانه کمپرسور در جریان است؛ راهکارهایی که شاید روزی امکان خنکسازی زیر دمای محیط را به تنظیمات رایجتری بیاورند.
چگونه تراشهها را خنک نگه میداریم؟
حالا میدانیم گرما در قطعات الکترونیکی از کجا میآید؛ اما سؤال مهمتر این است که با این گرما چه کار باید کرد؟ پاسخ روشن است: باید آن را از سیستم خارج کنیم. چون اگر دما بیش از حد بالا برود، ترانزیستورها بهتدریج دچار فرسایش میشوند و در نهایت ممکن است آسیب ببینند یا از کار بیفتند.
یکی از مکانیزمهای دفاعی تراشهها در برابر گرمای بیشازحد، چیزی است که به آن Thermal Throttling گفته میشود. در این حالت، اگر حسگرهای دمای داخلی تشخیص دهند که دما از حد مجاز فراتر رفته، تراشه بهصورت خودکار فرکانس کاری خود را کاهش میدهد تا گرمای تولیدشده کمتر شود. این روش اگرچه از آسیب سختافزاری جلوگیری میکند، اما راهحل مطلوبی نیست؛ چون مستقیماً باعث افت عملکرد میشود. در عمل، راههای بسیار بهتری برای مدیریت گرمای ناخواسته در یک سیستم کامپیوتری وجود دارد.

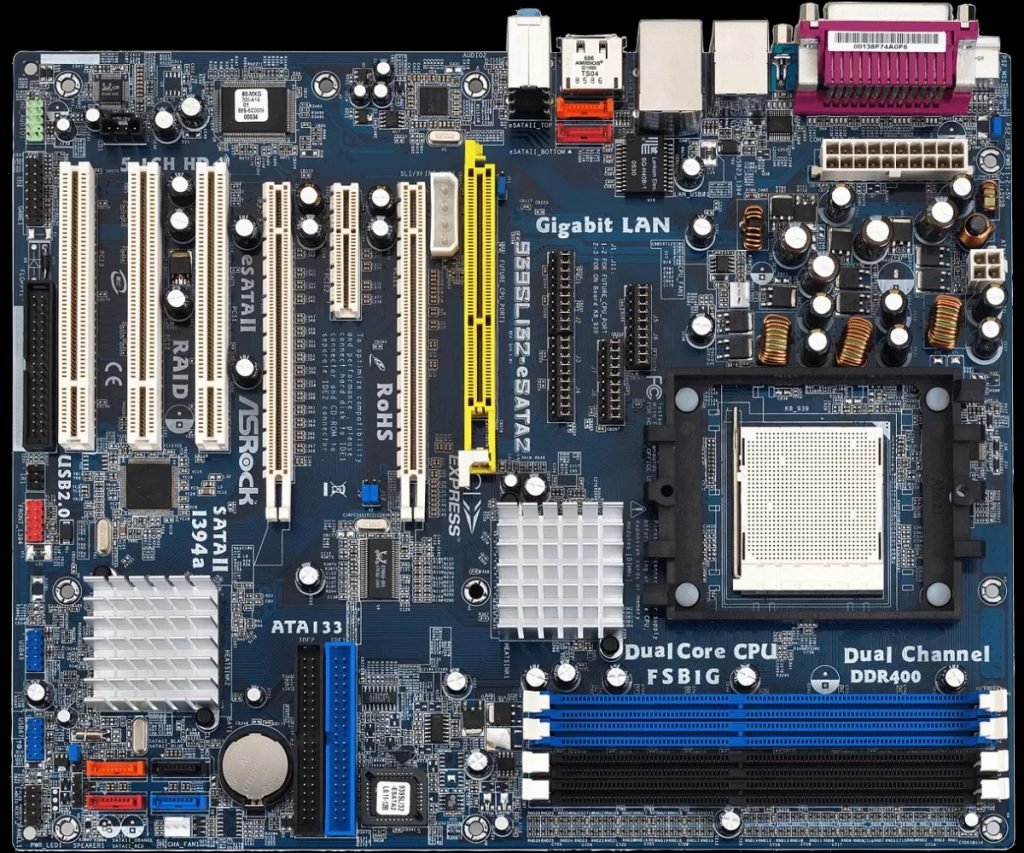

نکته جالب اینجاست که همه چیپها الزاماً به سیستم خنکسازی پیچیده نیاز ندارند. اگر نگاهی به مادربرد بیندازید، دهها تراشه کوچک میبینید که هیچ هیتسینکی روی آنها نصب نشده است. چرا این چیپها داغ نمیشوند و از بین نمیروند؟ پاسخ ساده است: چون اساساً گرمای زیادی تولید نمیکنند. پردازندهها و کارتهای گرافیک قدرتمند میتوانند صدها وات توان را به گرما تبدیل کنند، در حالی که یک چیپ کوچک شبکه یا صوتی ممکن است کمتر از یک وات مصرف داشته باشد.
در چنین مواردی، خود مادربرد یا حتی پوسته بیرونی تراشه میتواند نقش یک هیتسینک ساده را ایفا کند و گرما را بهطور طبیعی دفع کند. اما بهطور کلی، زمانی که میزان اتلاف توان از حدود ۱ وات فراتر میرود، دیگر باید بهطور جدی به مدیریت حرارتی فکر کرد.
اصل کلیدی در خنکسازی، کاهش مقاومت حرارتی بین مواد مختلف است. هدف این است که کوتاهترین و کارآمدترین مسیر ممکن برای انتقال گرما از تراشه به هوای اطراف ایجاد شود. به همین دلیل است که پردازندههای CPU و GPU به یک پخشکننده حرارت یکپارچه یا IHS در بالای قالب سیلیکونی مجهز هستند. خود چیپ سیلیکونی بسیار کوچکتر از بسته نهایی است، اما با پخش کردن گرما روی سطحی بزرگتر، میتوان آن را بسیار مؤثرتر خنک کرد.
در این میان، استفاده از خمیر حرارتی با کیفیت بین تراشه و خنککننده اهمیت زیادی دارد. بدون این مسیر انتقال با رسانایی حرارتی بالا، گرما بهسختی میتواند از IHS به هیتسینک منتقل شود و کارایی خنکسازی بهشدت کاهش پیدا میکند.
بهطور کلی، دو روش اصلی برای خنکسازی وجود دارد: خنکسازی غیرفعال و خنکسازی فعال. در خنکسازی غیرفعال، یک هیتسینک ساده به تراشه متصل میشود و دفع گرما به جریان هوای محیط واگذار میشود. این هیتسینک معمولاً از موادی با رسانایی حرارتی بالا و سطح تماس زیاد ساخته میشود تا بتواند گرما را بهطور مؤثر به هوای اطراف منتقل کند.
تنظیمکنندههای ولتاژ و چیپهای حافظه معمولاً با همین روش غیرفعال بهخوبی خنک میشوند، چون گرمای زیادی تولید نمیکنند. فقط ماژولهای ردهبالای DDR5 یا حافظههای سروری هستند که معمولاً به خنکسازی فعال نیاز پیدا میکنند.
به همین شکل، اکثر پردازندههای گوشیهای هوشمند نیز بهصورت غیرفعال خنک میشوند. با این حال، در برخی گوشیهای خاص و بهویژه مدلهای گیمینگ، از محفظههای بخار (Vapor Chamber) یا حتی فنهای بسیار کوچک فعال استفاده میشود تا بار حرارتی بالاتر را کنترل کنند.
هرچه عملکرد یک تراشه بالاتر میرود، توان مصرفی و در نتیجه گرمای تولیدشده آن هم بیشتر میشود؛ و به همان نسبت، به خنککنندهای بزرگتر و کارآمدتر نیاز دارد. همین موضوع یکی از دلایل اصلی تفاوت قدرت میان پردازندههای موبایل و پردازندههای دسکتاپ است: در گوشیهای هوشمند، بهسادگی ظرفیت خنکسازی کافی برای مهار چنین گرمایی وجود ندارد.
وقتی میزان اتلاف توان وارد محدوده دهها وات میشود، معمولاً خنکسازی فعال وارد بازی میشود. در این روش، از فن یا مکانیزمهایی مشابه برای وادار کردن هوا به عبور از روی هیتسینک استفاده میشود؛ راهکاری که میتواند تا چند صد وات گرما را دفع کند. اما برای اینکه واقعاً از این ظرفیت خنکسازی استفاده شود، باید گرما بهطور مؤثر از خود تراشه به کل سطح خنککننده منتقل شود. داشتن یک هیتسینک عظیم، بدون مسیر انتقال حرارتی مناسب، عملاً فایدهای ندارد.

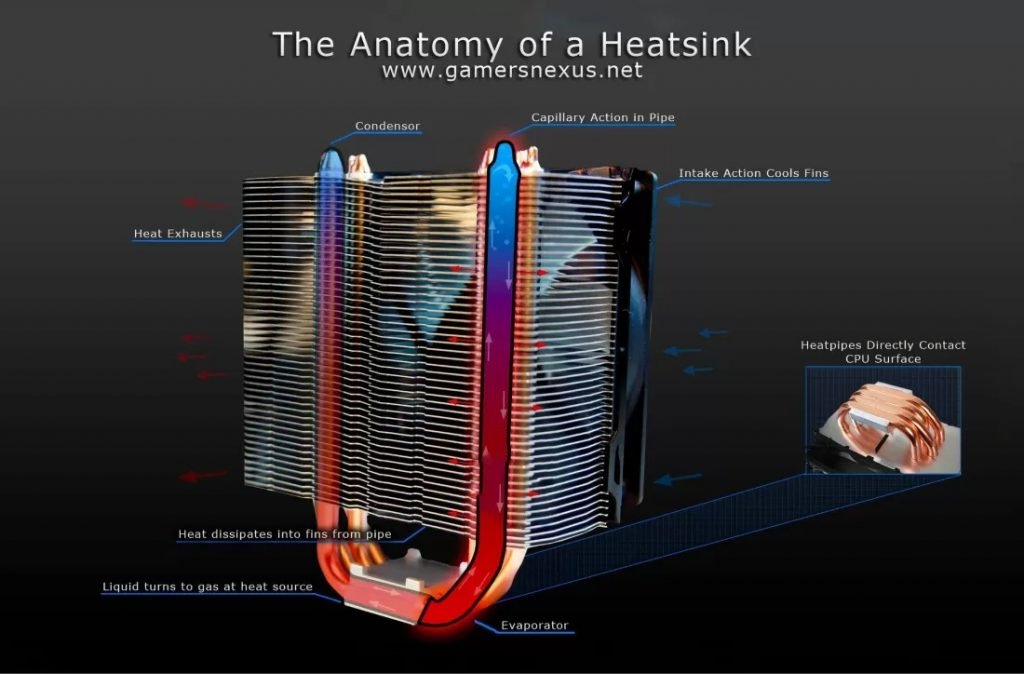

اینجاست که خنکسازی مایع و لولههای حرارتی (Heat Pipe) نقش کلیدی پیدا میکنند. هر دو فناوری یک هدف مشترک دارند: انتقال حداکثری گرما از تراشه به هیتسینک یا رادیاتور. در یک سیستم خنکسازی مایع، گرما ابتدا از طریق یک خمیر حرارتی با رسانایی بالا به بلاک آب منتقل میشود. این بلاک که معمولاً از مس یا فلزات با رسانایی بالا ساخته شده، مایع خنککننده را گرم میکند. مایع، گرما را در خود ذخیره کرده و آن را به رادیاتور میبرد؛ جایی که این انرژی حرارتی در نهایت به هوای محیط منتقل میشود.
در سیستمهای کوچکتری مثل لپتاپها که امکان استفاده از خنکسازی مایع کامل وجود ندارد، لولههای حرارتی بسیار رایج هستند. در مقایسه با یک لوله مسی ساده، یک سیستم Heat Pipe میتواند ۱۰ تا ۱۰۰ برابر مؤثرتر گرما را از تراشه دور کند.

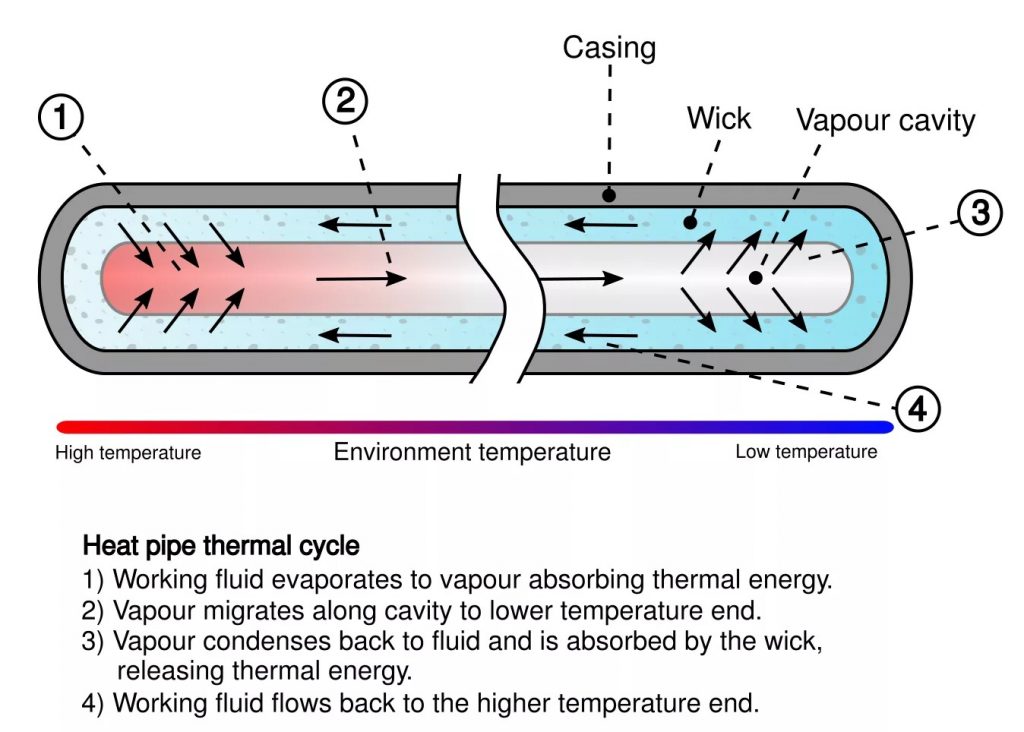

عملکرد لوله حرارتی شباهت زیادی به خنکسازی مایع دارد، با این تفاوت که از تغییر فاز برای افزایش انتقال حرارت استفاده میکند. داخل یک Heat Pipe، مایع با گرم شدن تبخیر میشود و به بخار تبدیل میگردد. این بخار در طول لوله حرکت میکند تا به بخش خنکتر برسد؛ جایی که دوباره به مایع تبدیل میشود. سپس مایع از طریق نیروی جاذبه یا خاصیت موئینگی به سمت ناحیه داغ بازمیگردد.
این خنکسازی تبخیری همان اصل فیزیکیای است که باعث میشود بعد از بیرون آمدن از حمام یا استخر احساس سرما کنید: مایع هنگام تبخیر گرما جذب میکند و هنگام چگالش، آن را آزاد میکند.
حالا که گرما را از تراشه به مایع یا لوله حرارتی منتقل کردهایم، سؤال بعدی این است: چطور این گرما را بهطور مؤثر وارد هوا کنیم؟ پاسخ در طراحی پرهها و رادیاتورها نهفته است. یک لوله آب ساده یا یک Heat Pipe میتواند مقداری گرما را به هوای اطراف منتقل کند، اما این مقدار کافی نیست. برای خنکسازی مؤثر، باید سطح تماس با اختلاف دما را افزایش داد.
پرههای نازک در هیتسینک یا رادیاتور، گرما را روی سطح بسیار بزرگی پخش میکنند تا فن بتواند آن را بهراحتی از محیط خارج کند. هرچه پرهها نازکتر باشند، میتوان سطح تماس بیشتری را در فضای محدود جای داد. اما اگر بیش از حد نازک شوند، تماس حرارتی مناسبی با لوله حرارتی برقرار نمیکنند و انتقال گرما به پرهها بهدرستی انجام نمیشود.
اینجا دقیقاً با یک تعادل ظریف مهندسی طرف هستیم؛ تعادلی که توضیح میدهد چرا در برخی موارد، یک خنککننده بزرگتر میتواند عملکرد ضعیفتری نسبت به یک خنککننده کوچکتر اما بهینهطراحیشده داشته باشد. به همین دلیل است که طراحی خنککننده، صرفاً به اندازه و ابعاد محدود نمیشود، بلکه به نحوه توزیع حرارت، مسیر انتقال و هندسه پرهها وابسته است.
فراتر از دمای محیط: خنکسازی پیشرفته و غیرمتعارف
تمام روشهای خنکسازیای که تا اینجا دربارهشان صحبت کردیم، بر یک اصل ساده استوار بودند: انتقال گرما از تراشه داغ به هوای اطراف. این یعنی دمای تراشه هرگز نمیتواند پایینتر از دمای محیطی باشد که در آن قرار دارد. اما اگر بخواهیم به دماهایی پایینتر از دمای محیط برسیم، یا اگر با سامانهای عظیم مثل یک مرکز داده طرف باشیم، به دانش و فناوریهای بیشتری نیاز داریم. اینجاست که چیلرها و خنککنندههای ترموالکتریک وارد میدان میشوند.
خنکسازی ترموالکتریک که بیشتر با نام دستگاه پلتیر شناخته میشود، در حال حاضر چندان رایج نیست، اما پتانسیل بالایی دارد. این دستگاهها با مصرف انرژی الکتریکی، گرما را از یک سمت صفحه خنککننده به سمت دیگر منتقل میکنند. آنها از مواد خاص ترموالکتریک استفاده میکنند که میتوانند با اعمال اختلاف پتانسیل الکتریکی، اختلاف دما ایجاد کنند.
وقتی جریان مستقیم (DC) از این دستگاه عبور میکند، گرما از یک سمت جذب و به سمت دیگر منتقل میشود؛ بهطوری که سمت «سرد» میتواند به دمایی پایینتر از دمای محیط برسد. با این حال، این فناوری هنوز کاربردی محدود دارد، چون برای ایجاد خنکسازی مؤثر به انرژی زیادی نیاز دارد. البته پژوهشها برای توسعه نسخههای کارآمدتر این فناوری همچنان ادامه دارد و ممکن است در آینده، کاربردهای گستردهتری پیدا کند.

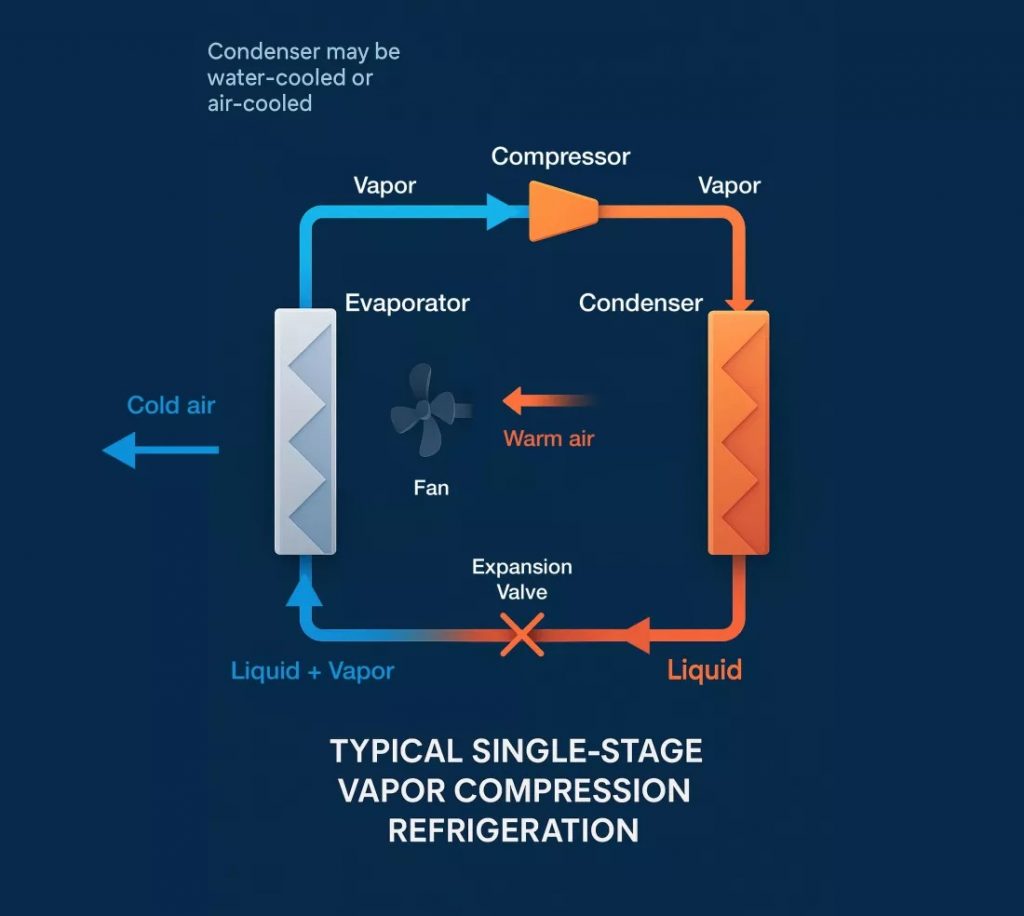

همانطور که تغییر حالتها میتوانند گرما جابهجا کنند، تغییر فشار یک سیال هم میتواند برای انتقال حرارت به کار گرفته شود. این دقیقاً همان اصلی است که پشت یخچالها، کولرهای گازی و بیشتر سامانههای خنکسازی بزرگمقیاس قرار دارد.
در این سیستمها، یک مبرد ویژه در یک چرخه بسته حرکت میکند: ابتدا بهصورت بخار وارد کمپرسور میشود، فشرده میگردد، سپس به مایع تبدیل میشود، بعد منبسط میشود و دوباره تبخیر شده و به بخار بازمیگردد. این چرخه بهطور مداوم تکرار میشود و در هر مرحله، گرما جابهجا میشود. هرچند کمپرسور به انرژی نیاز دارد، اما چنین سیستمی میتواند دما را بهمراتب پایینتر از دمای محیط کاهش دهد. به همین دلیل است که مراکز داده و ساختمانها حتی در گرمترین روزهای تابستان هم خنک میمانند.
در دنیای الکترونیک، این سامانهها معمولاً بهعنوان خنکسازی مرتبه دوم شناخته میشوند. ابتدا گرمای تراشه به محیط داخلی منتقل میشود و سپس گرمای محیط از طریق یک سیستم تراکم بخار به بیرون هدایت میگردد.
با این حال، اورکلاکرهای افراطی و علاقهمندان جدی عملکرد، گاهی چیلرهای اختصاصی را مستقیماً به CPU متصل میکنند تا به خنکسازی قویتری برسند. روشهای موقتی خنکسازی شدید، مثل استفاده از نیتروژن مایع یا یخ خشک هم در چنین سناریوهایی به کار میروند.
چرا خنکسازی امروز از همیشه مهمتر است؟
تمام تجهیزات الکترونیکی به خنکسازی نیاز دارند، اما این خنکسازی میتواند شکلهای مختلفی داشته باشد. هدف نهایی همیشه یک چیز است: انتقال گرما از تراشه یا سیستم داغ به محیطی خنکتر. هیچ راهی برای «حذف» گرما وجود ندارد؛ تنها میتوان آن را به جایی منتقل کرد که مشکلساز نباشد.
تمام قطعات دیجیتال بهدلیل ماهیت عملکرد ترانزیستورهایشان گرما تولید میکنند. اگر این گرما بهدرستی مدیریت نشود، مواد نیمههادی بهتدریج دچار فرسایش میشوند، به تراشه آسیب میرسد و طول عمر آن کاهش پیدا میکند.
گرما همواره دشمن اصلی طراحان الکترونیک بوده و همچنان یکی از مهمترین عوامل محدودکننده پیشرفت عملکرد محسوب میشود. نمیتوان بهسادگی CPU و GPUها را بزرگتر یا قویتر کرد، چون عملاً راه مؤثری برای دفع چنین حجم عظیمی از گرما وجود ندارد؛ گرما سریعتر از آنچه بتوان دفعش کرد، تولید میشود.
با افزایش مداوم نیازهای محاسباتی، مدیریت مؤثر گرما هر روز حیاتیتر میشود. نهفقط در سطح یک تراشه، بلکه در مقیاس مراکز داده، مزرعههای پردازشی هوش مصنوعی و حتی سامانههای محاسباتی آینده مانند کامپیوترهای کوانتومی. نوآوری در حوزه حرارت، حالا به قلب مسئله مقیاسپذیری فناوری تبدیل شده است.
